工程机械液压系统的清洁度控制研究
更新时间：
浏览次数：
摘要
工程机械液压系统是指在各类工程机械设备中应用的一种动力传动和控制系统，其利用液体作为传递能量的介质，通过液压泵将机械能转化为液压能，然后通过管路传递至执行元件（
工程机械液压系统是指在各类工程机械设备中应用的一种动力传动和控制系统，其利用液体作为传递能量的介质，通过液压泵将机械能转化为液压能，然后通过管路传递至执行元件（如液压缸、液压马达等），从而实现各种工程机械的动作控制、负载举升、转动等操作。工程机械液压系统的清洁度控制研究对于提高工程机械设备的运行效率、延长设备寿命、降低维护成本具有重要意义，通过对液压系统中杂质和污染物的有效控制，可以减少零部件的磨损和损坏，保障系统的稳定运行。在此基础上，提升清洁度控制效果，还可以提高工程机械设备的工作精度和可靠性，减少故障停机时间，提高工程施工效率和安全性。
1液压系统清洁度要求
液压油作为液压系统的工作介质，其纯净度直接影响系统的正常运行。油液中的杂质、颗粒和水分会导致阀门卡滞、泵的磨损、密封件的老化等问题，进而引发系统故障。为确保液压系统的稳定运行，对液压油的清洁度有严格要求，通常要求油液中的固体颗粒粒径不超过一定范围，水分含量低于一定标准，并且需要定期更换和维护油液，保持其良好的清洁度。例如，在对某公司生产的静液压系列新型推土机进行深入分析时，根据行业标准，该液压系统的油液清洁度必须达到NAS1638-8级，这是保证液压系统稳定运行的基本条件，若油液清洁度未能达标，不仅可能导致阀门卡滞、液压元件早期磨损等故障，还可能对整个推土机的性能和使用寿命产生严重影响。因此，在液压系统的制造过程中，需从原材料的采购、加工到组装，每一个环节都需要严格把控，确保油液和液压元件的清洁度达到标准。还需定期对液压系统进行清洗和维护，及时排除可能存在的杂质和污染物，保证液压系统的长期稳定运行，工程机械液压系统要求等级对照表见表1。

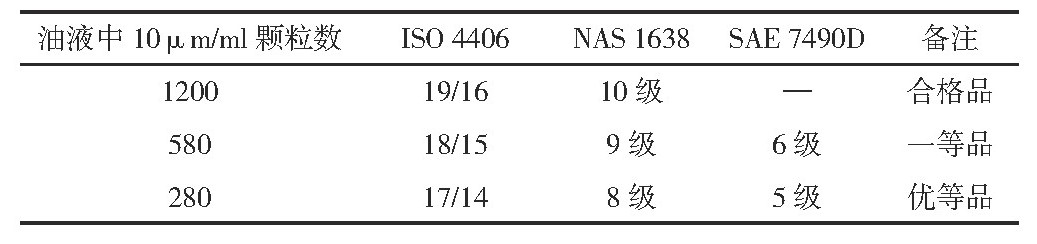

表1 工程机械液压系统要求等级对照
液压系统的清洁度要求也体现在系统的组装和维护过程中，液压元件清洁度等级要求见表2。在液压系统的装配过程中，各种元件和管路的清洗至关重要，即使是微小的杂质和污垢也可能在系统运行时引发问题，因此，在装配前应对系统各部件进行彻底的清洗和检查。在液压系统的使用和维护过程中，定期的清洗和检查也是必不可少，通过定期清洗液压系统内部的管路、阀门和油箱等部件，清除其中的杂质和污垢，可以有效减少系统故障的发生，延长系统的使用寿命[1]。

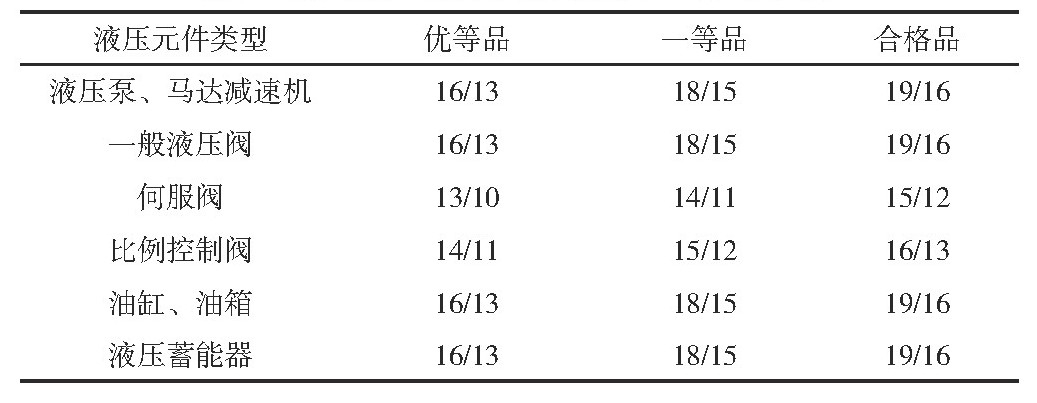

表2 液压元件清洁度等级要求（等级数码）
液压系统的清洁度要求还体现在系统的设计和制造过程中，在液压系统的设计阶段，应充分考虑系统的密封性和过滤性能，合理设计油液循环系统和过滤装置，确保系统能够有效过滤和清除油液中的杂质和污垢，并且在系统的制造过程中，严格控制各个零部件的加工工艺，确保其表面光洁度和精度要求，避免因零部件加工不合格而导致系统污染[2]。
2液压系统的清洁度控制方式
2.1阀块类控制
阀块类控制通过优化阀块结构和选用合适的阀芯材料来提高液压系统的清洁度，阀块作为液压系统中控制流量、压力和方向的核心组件，其结构设计直接影响到系统的工作稳定性和可靠性。针对液压系统工作环境中的高压、高温等恶劣条件，设计阀块时应考虑采用密封性好、耐腐蚀、抗磨损的材料，如优质不锈钢、合金钢等，提高阀块的耐久性和使用寿命。同时，优化阀块的内部结构，采用先进的加工工艺和精密加工设备，确保阀块的内部通道光滑、表面光洁，减少杂质和污染物的残留，降低系统泄漏和故障的风险。
例如，某公司采用数控铣削和磨削工艺加工阀块，这种工艺通过高精度的数控机床和磨床设备，对阀块进行精确的铣削和磨削，确保阀块的内部通道和表面达到预定的精度要求。选用高质量的阀块材料，确保材料本身无杂质、无缺陷；使用数控机床进行粗铣，去除多余材料，初步形成阀块的外部轮廓和内部通道；对粗加工后的阀块进行半精铣，进一步修正内部通道的形状和尺寸，提高加工精度；采用磨床设备对阀块的内部通道和表面进行磨削，去除加工过程中产生的毛刺和微小凹凸，使表面更加光滑、光洁；对加工完成的阀块进行彻底清洗，去除加工过程中产生的油污和杂质，然后使用检测仪器对阀块的内部通道和表面进行检测，确保各项指标符合设计要求。其中，数控机床的定位精度为±0.005mm，表示机床在定位工件时的准确性，重复定位精度为±0.003mm，表示在多次定位同一位置时的一致性。
磨床设备的表面粗糙度Ra值为0.4μm，是衡量磨削后阀块表面光洁度的重要指标，通过测量Ra值，可以评估磨削工艺对阀块表面质量的改善效果，Ra值为0.4μm，表示阀块表面相对光滑，符合高精度加工的要求。清洗后阀块的清洁度等级为NAS 1638-8级，通过采用NAS 1638等标准对清洗后的阀块进行清洁度检测，可以确定阀块上残留颗粒物的数量和大小，该公司阀块的清洁度等级达到了NAS 1638-8级，这意味着阀块表面的颗粒物数量和大小均符合标准要求，可以确保液压系统的正常运行和延长使用寿命。通过采用上述工艺和操作流程，并严格控制相关数据指标，可以有效提高工程机械液压系统中阀块的加工质量和清洁度，进而提升整个液压系统的性能和使用寿命[3]。
阀块类控制还可通过采用高效的阀芯设计和精密的流道匹配来提高液压系统的清洁度。阀芯作为阀块中的关键部件，其设计直接影响液压系统的工作性能和响应速度。为提高系统的清洁度和响应性，阀芯的设计应尽量减少流体通过的阻力，降低系统能量损失，避免因阀芯泄漏导致的系统污染和故障。因此，在阀芯设计中，应采用优化的流道形状和尺寸，确保流体能够顺畅通过，减少液压油的剪切和摩擦，降低系统内部的热量和压力损失。同时，采用先进的密封技术和材料，确保阀芯与阀座之间的密封性能和稳定性，防止液压油在阀芯和阀座之间产生泄漏，保持系统的清洁度和稳定性[4]。
2.2管路类控制
管路类控制通过优化管路布局和材料选择，提高系统的清洁度，在液压系统设计中，合理的管路布局能够降低管路阻力，减少液压油在管路中的流动阻力，降低系统的能量损失，提高系统的效率。因此，在设计液压系统时，应尽量减少管路的弯曲和分支，采用直线布置管路，避免管路的过度弯曲和交叉，减少管路阻力和液压油在管路中的摩擦损失。此外，选择优质的管材和密封件，如不锈钢、铝合金等耐腐蚀材料，以及高强度的橡胶密封件，能够有效防止管路的腐蚀和泄漏，提高系统的可靠性和稳定性[5]。
管路类控制通过采用高效的过滤器、清洁装置、液压管路清洗泵站（图1），提高系统的清洁度。过滤器作为液压系统中的重要部件，主要用于过滤液压油中的杂质和污染物，防止其进入系统中的阀芯和执行元件，影响系统的正常运行和性能。因此，在液压系统中应设置合适数量和规格的过滤器，根据系统的要求和工作环境选择合适的过滤精度和过滤器材料，保证过滤器的有效过滤和清洁作用，同时，定期对过滤器进行检查和更换，及时清理过滤器中的污垢和杂质，确保过滤器的正常工作和过滤效果，提高系统的清洁度和稳定性[6]。

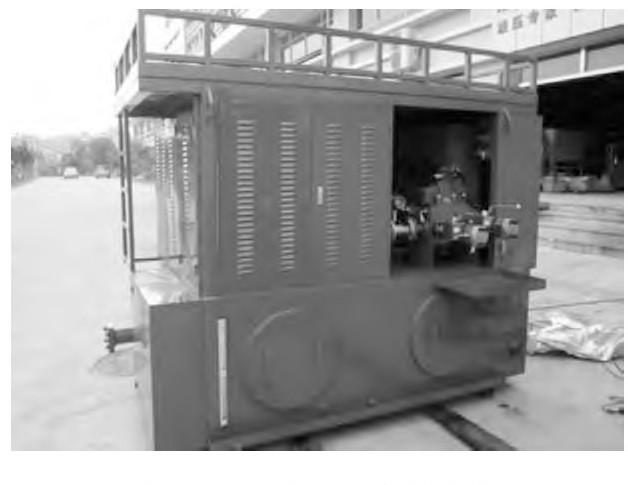

图1 液压管路清洗泵站
图2 装配式车液压系统结构
2.3装配试车清洁度控制
采用洁净的操作环境和设备是确保液压系统清洁度的关键，在装配液压系统的过程中，应尽可能在洁净的车间环境中进行，避免灰尘、异物等杂质进入系统。为此，可以在装配车间内部进行定期的清洁和维护，包括地面清扫、设备清洁、通风换气等，以减少灰尘和污染物的积聚，保持车间内部的洁净度。同时，采取必要的防尘措施，包括在操作过程中穿戴防尘服、戴口罩等，避免人为因素对系统的污染[7]。在明确装配试车液压系统结构的基础上（图2），加强对液压系统组件的清洗和检查，确保组件表面的清洁度和完整性。
在装配前，对液压系统的各个组件进行严格的清洗和除锈处理，以去除表面的污垢和氧化层，保证组件的表面光洁度和光滑度，同时，对密封件、阀芯、滤芯等关键部件进行检查和测试，排除可能存在的缺陷和损伤，确保组件的质量和性能符合要求，此外，在装配过程中，应采取适当的润滑措施，保证液压系统运行平稳，密封性良好[8]。
3结束语
通过对工程机械液压系统的清洁度控制研究，发现采用先进的过滤器和滤芯等装置可以有效控制液压系统中的杂质和污染物，提高系统的清洁度，结合智能化监测和控制技术，能够实现对液压系统清洁度的实时监测和调节，提高系统的稳定性和可靠性。因此，加强工程机械液压系统的清洁度控制研究具有重要的现实意义和应用价值。
