汽车零部件清洁度检测方法制定及检测室搭建
更新时间：
浏览次数：
摘要
在汽车制造领域，发动机缸体、曲轴等关键零部件的清洁度直接影响发动机的磨损程度与燃油效率。据统计，约30%的发动机早期失效案例归因于清洁度不达标。在新能源汽车的电
在汽车制造领域，发动机缸体、曲轴等关键零部件的清洁度直接影响发动机的磨损程度与燃油效率。据统计，约30%的发动机早期失效案例归因于清洁度不达标。在新能源汽车的电气系统中，电机绕组若存在导电污染物则可能引发短路故障，而电控单元的信号传输也会因此受到干扰，影响车辆性能与安全。随着汽车工业向智能化、精密化方向发展，行业对零部件清洁度的要求日益严格。在此背景下，传统手动检测方法因效率低、误差大，已难以满足现代化生产的质量控制需求。因此，制定标准化的检测方法并搭建专业检测室，已成为企业提升产品质量和优化生产流程的必要举措。VDA19.1《技术清洁度检测第1部分：汽车功能零部件的颗粒污染物》标准（下文简称VDA19.1标准）作为国际公认的清洁度检测标准，为零部件清洁度检测提供了科学的方法论框架，本文结合VDA19.1标准，从检测方法的制定流程及检测室搭建要点等角度出发，旨在构建一套完整的清洁度检测体系。
1 零部件清洁度检测方法的制定
清洁度检测目的是尽可能全面地测量由生产过程导致的零部件相关表面的颗粒污染，并通过测试建立产品清洁度指标，以确保产品达到规定寿命，避免产品在制造、使用和维修等过程中因污染导致使用寿命缩短。
1.1 清洁度检测方法流程
清洁度检测流程可分为3个阶段：提取、过滤和分析颗粒污染物。3个阶段环环相扣，任一环节的操作偏差均会影响最终检测结果的准确性。在提取阶段，须根据零部件材质、结构及污染特性选择适宜的提取方法，确保颗粒污染物被充分去除。在过滤阶段，关键在于滤膜与过滤装置的选型，以实现颗粒污染物的高效截留[1]。在分析阶段，则须借助多种技术手段对颗粒污染物的尺寸、数量和材质等属性进行表征，从而为清洁度评价提供可靠数据支撑。
1.1.1 颗粒污染物提取方法选择
（1）清洗液选择。清洗液的选择须综合考虑污染物类型与零部件特性。VDA19.1标准将清洗液分为水基中性表面活性剂、极性溶剂和非极性溶剂3大类。不同清洗液对各类污染物的去除能力存在显著差异，不同清洗液对污染物的适用性见表1。

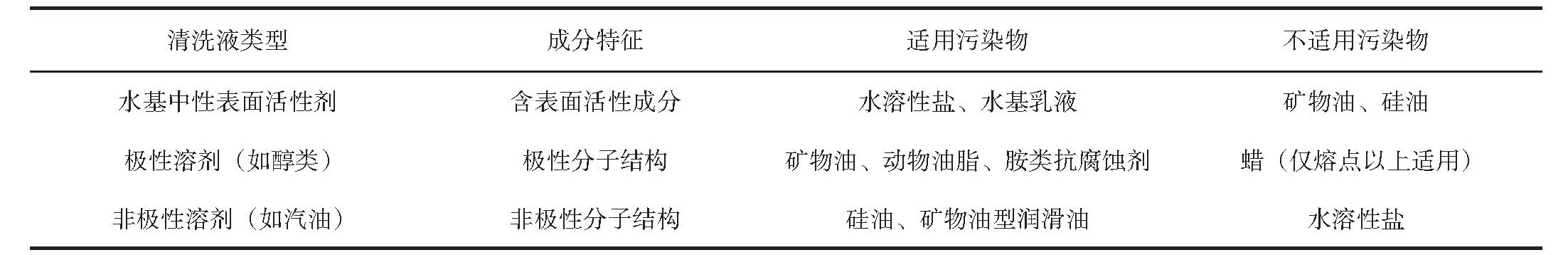

表1不同清洗液对污染物的适用性
以发动机缸体为例，其表面可能附着矿物油、金属碎屑及水溶性切削液。此时选用极性溶剂与水基中性表面活性剂复配的清洗液，可实现对多类型污染物的协同去除。选择清洗液时还须确保清洗液与零部件材质的兼容性，避免因化学作用导致零部件损伤[2]。
（2）清洁技术选择。根据零部件尺寸、结构复杂程度及检测区域的不同，常用清洁技术可分为超声波、喷洗、冲洗和晃动等类型。
VDA19.1标准中不同尺寸或结构零部件清洗技术选择示例如图1所示。

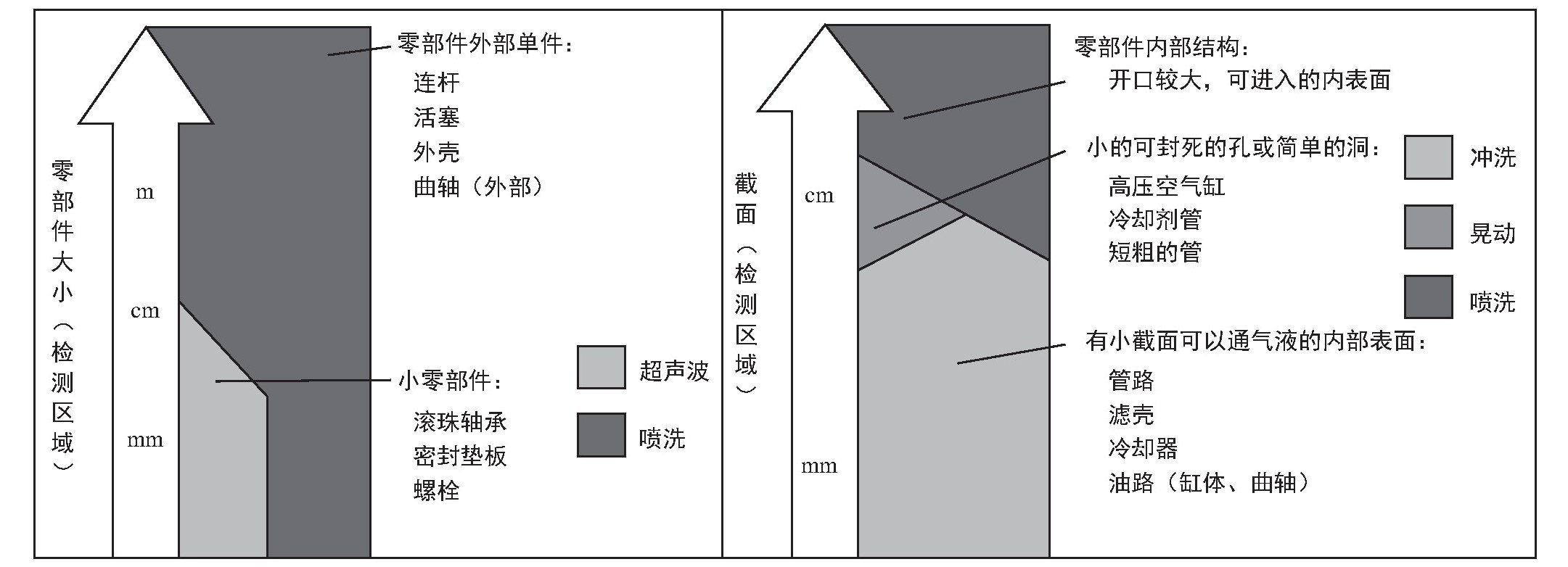

图1 VDA19.1标准中不同尺寸或结构零部件清洗技术选择示例
根据图中1内容，不同尺寸或结构零部件的清洗技术可总结如下：①对于零部件外部单件（如连杆、活塞、外壳等），喷洗技术更为适用，其通过高压水流冲击零部件表面，有效剥离黏附颗粒；②对于小零部件（如滚珠轴承、密封垫板、螺栓），宜采用超声波技术，该技术可利用空化效应使颗粒污染物从复杂表面脱落，具有清洗效率高的优点；③对于零部件内部结构，比如开口较大、可进入的内表面，应采用喷洗；小的可封死的孔或简单的洞（如冷却剂管），以及有小截面可以通气液的内表面（如油路），须采用冲洗或晃动技术，以确保内腔颗粒污染物被充分清除。
1.1.2 过滤装置选择
随着光学分析方法在清洁度检测中的广泛应用，滤膜的选择已成为影响检测结果准确性的关键因素之一。滤膜性能须满足两大基本要求：与清洗液的兼容性和对目标颗粒污染物的有效截留能力。
滤膜与清洗液的兼容性直接影响检测过程的稳定性。若滤膜材料与清洗液发生化学反应，可能导致滤膜溶胀、孔径改变，甚至释放自身颗粒污染物。例如，尼龙滤膜在强极性溶剂中易发生溶胀，从而影响过滤精度；醋酸纤维素滤膜对部分有机试剂敏感，使用时须特别关注其兼容性。
滤膜的截留能力由其孔径分布决定，滤膜孔径的选择须以清洁度规范要求分析的颗粒污染物尺寸为依据。VDA19.1标准建议，滤膜的最大孔径应至少小于需检测的最小颗粒污染物尺寸的50%，以确保颗粒污染物被有效截留。滤膜孔径的具体选择原则如下：①当需检测>50μm颗粒污染物时，可选用孔径为10～20μm的滤膜；②当需检测20～50μm的颗粒污染物时，可选用孔径为5～10μm的滤膜；③当需检测微小颗粒污染物（<20μm）时，可选用孔径为0.45～5μm的精密滤膜。
同时，过滤装置的密封性与耐压性也是关键影响因素。自动过滤设备须具备在线过滤制膜功能，以缩短颗粒污染物在清洗液中的滞留时间，从而避免二次污染。
1.1.3 分析方法选择
VDA19.1标准将清洁度分析方法分为标准分析、深入分析与简化分析3类，各类方法的应用场景与技术特点如下。
（1）标准分析。该方法适用于检测客户与供应商协议中确定的清洁度限值，具有严格的方法规范和参数定义。标准分析方法适用于质量验收场景，若双方未达成特殊协议，则默认采用此方法。其技术核心是对颗粒污染物尺寸进行定量测量。实现方式主要包括两种：一是利用光学显微镜进行二维扫描，二是进行质量分析[3]。
（2）深入分析。该方法主要用于过程优化、故障溯源及超标原因分析。深入分析需借助高级分析设备，如扫描电镜/能谱仪（energy dispersive spectrometer,EDS）、激光诱导击穿光谱仪和拉曼光谱仪等。此方法的技术特点是能够提供颗粒污染物的种类和来源信息，并实现颗粒污染物成分的定性与定量分析。例如，通过EDS分析发现零部件表面的高硅含量颗粒污染物，可追溯至铸造砂残留问题，从而为工艺改进提供依据。
（3）简化分析。该方法适用于过程监控，因其分析速度快，可实现较高样本量的快速筛选。常用技术包括液体颗粒污染物计数器（在线监测液体中颗粒污染物数量与尺寸）、筛堵光学检测（通过滤膜堵塞程度评估颗粒污染物浓度）等。简化分析常见的优势在于效率高，但分析精度相对较低，主要用于生产线的快速筛选。
分析方法的选择须综合考虑检测目的、颗粒污染物特性及成本效益。在质量验收场景下，标准分析中的光学显微镜二维扫描因操作简便、成本适中而成为首选方法；当需要分析颗粒污染物来源以优化生产工艺时，则须采用深入分析中的扫描电镜/EDS组合方法，该方法虽设备成本较高，但能提供关键的颗粒污染物成分信息。
1.2 检测方法合格性确认
1.2.1 合格性确认流程
当某一类零部件的检测方法确定后，须对该检测方法的合格性进行确认，以确保颗粒污染物能从零部件表面被有效分离，避免造成较大的结果误差。
颗粒污染物衰减检测合格是方法确认的前提。只有当衰减曲线达到临界值（即最后一次提取量不超过此前提取总量的10%）时，方可进入后续确认步骤。
常规检测方法的最终确定须综合颗粒污染物衰减检测结果与生产实际情况。
如果空白值测试和颗粒污染物衰减曲线结果正常，则已确定的检测方法可作为合格的检测规范，适用于后续的常规检测。
1.2.2 颗粒污染物衰减检测
清洗过程及参数的有效程度决定了零部件清洁度水平的评价准确性。因此，在清洁度检测中，须通过颗粒污染物衰减检测来验证所采用的清洗技术能够尽可能彻底地提取全部可脱落颗粒污染物。
该检测通过对同一零部件进行多次清洗，确定可脱落颗粒污染物量是否逐次减小，并借助颗粒污染物衰减曲线进行判定。当最后一次提取的颗粒污染物量小于之前各次去除总量之和的10%时，该临界点可作为建立常规检测方法的依据。

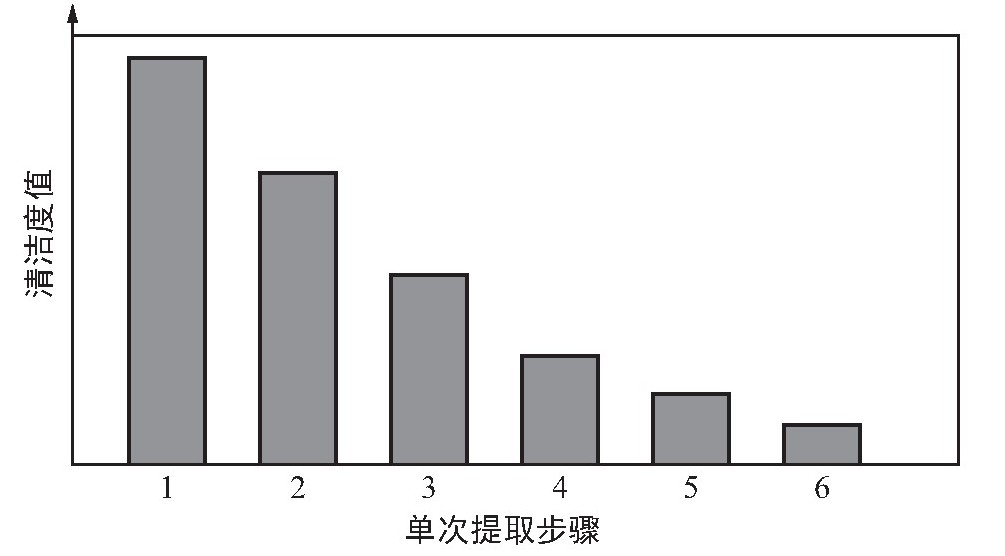

通过颗粒污染物衰减检测，可评估并确定适用于一个或一类零部件的合格检测条件，并将该检测条件定义为“检测规范要求”。同一试样重复检测的清洁度衰减曲线如图2所示。
图2同一试样重复检测的清洁度衰减曲线
1.2.3 空白值控制
空白值代表分析过程中非来源于零部件本身的颗粒污染物量，在零部件的清洁度检测中，存在将外部颗粒污染物引入分析结果的风险。如果空白值过高，可能导致清洁度结果误判。
为确认空白值对检测结果不产生决定性影响，须确保空白值不超过零部件清洁度要求值或检测值的10%。相关空白值的确认和计算方法可参考VDA19.1标准中关于空白值的要求和示例表格。
2 清洁度检测室的搭建
在清洁度检测室的搭建体系中，无尘室与检测设备作为两大核心要素，共同构建起精密检测的基础框架。无尘室能有效隔绝外界污染物的干扰，为检测过程提供洁净的空间保障；检测设备则凭借其先进的技术性能，实现对颗粒污染物的高精度捕捉与量化分析。二者相互协同，从硬件层面确保清洁度检测结果的准确性。
2.1 无尘室等级与设计原则
2.1.1 无尘室等级要求
无尘室（洁净室）应根据不同清洁度检测设备的要求，采用相应的空气洁净度等级，并根据工艺要求确定具体级别。无尘室一般推荐建设等级为10万级，依据GB/T 16292—2010《医药工业洁净室(区)悬浮粒子的测试方法》，对应ISO 14644-1《洁净室及相关控制环境第1部分：颗粒物浓度的空气洁净度分级》标准中ISO 8级等级，无尘室的空气洁净度要求见表2[4]。

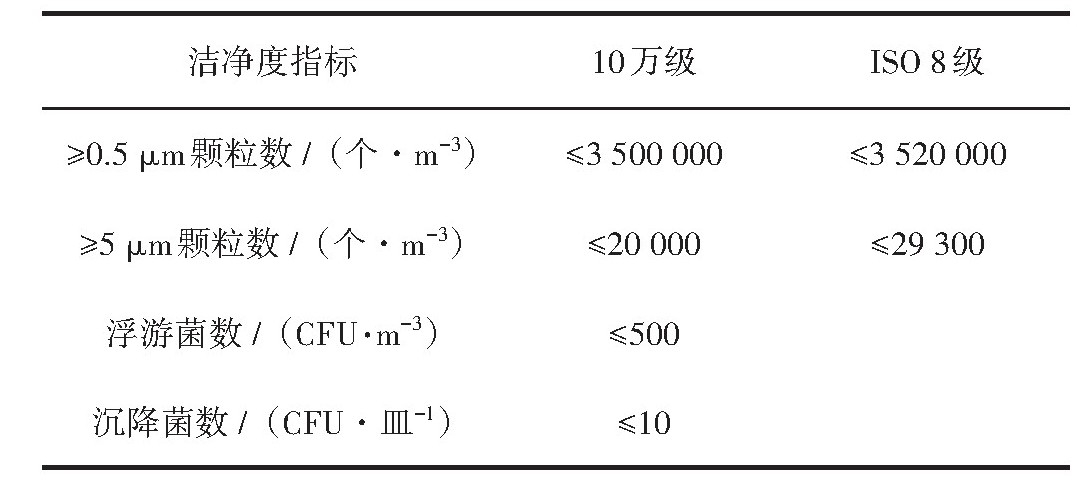

表2无尘室的空气洁净度要求
无尘室的主要目的是为检测设备提供低污染环境，从而确保检测设备的空白值合格。如果清洁度检测设备自身具备较强的空白值控制能力，则可适当简化无尘室建设，但须通过检测验证，确保环境颗粒污染物对检测结果精度不产生影响。
2.1.2 无尘室设计原则
无尘室的设计原则旨在减少或避免不同工作区域或工作流程对检测过程造成影响，从而防止检测结果产生误差。设计原则如下。
（1）单向流布局：采用垂直或水平单向流气流设计，配合高效空气过滤器，确保空气中的颗粒污染物被气流带走，不滞留于操作区域。
（2）压差控制：确保各功能区（检测区>清洁区>预处理区）保持5～10 Pa的正压差，防止低洁净区的颗粒污染物扩散至核心区域。
（3）材料选择：墙面、地面须表面光滑、耐腐蚀、易清洁，宜采用环氧树脂或聚氯乙烯（polyvinyl chloride,PVC）等材质。
（4）密封要求：无尘室应具有良好的密封性能，如采用专用密闭门，窗户使用双层中空玻璃，以减少颗粒污染物渗入；设备布局应减少或避免死角。
（5）功能区域划分：以检测全流程为轴线，按样本进入→前处理（清洗/制样）→检测分析→样本处理的顺序划分区域，形成单向流作业动线，避免交叉往返带来的污染。
2.2 检测设备
汽车零部件清洁度检测须根据标准要求配置相应的仪器设备。
目前，尚无单一仪器设备能够独立完成整个检测过程。清洁度检测可通过两类设备完成，分别为自动提取清洗设备和检测分析设备。
2.2.1 自动提取清洗设备
针对汽车零部件清洁度检测，目前最常用的设备为集提取和过滤功能于一体的自动提取清洗设备。该设备集压力喷清、超声波清洗、清洗液在线过滤制膜和回收精滤等功能于一体，可在清洗零部件的同时将颗粒污染物过滤回收，并将其收集于滤膜表面，从而减少颗粒污染物在清洗液中的滞留时间。自动提取清洗设备有助于规范清洁度检测的控制流程，提高检测效率，并有效确保设备本身的空白值符合要求。该设备广泛用于各类汽车零部件表面清洁度检测中的颗粒污染物提取与制样。
例如发动机缸体、气缸盖、齿轮、活塞等。常规零部件提取设备如图3所示，超大零部件提取设备如图4所示。

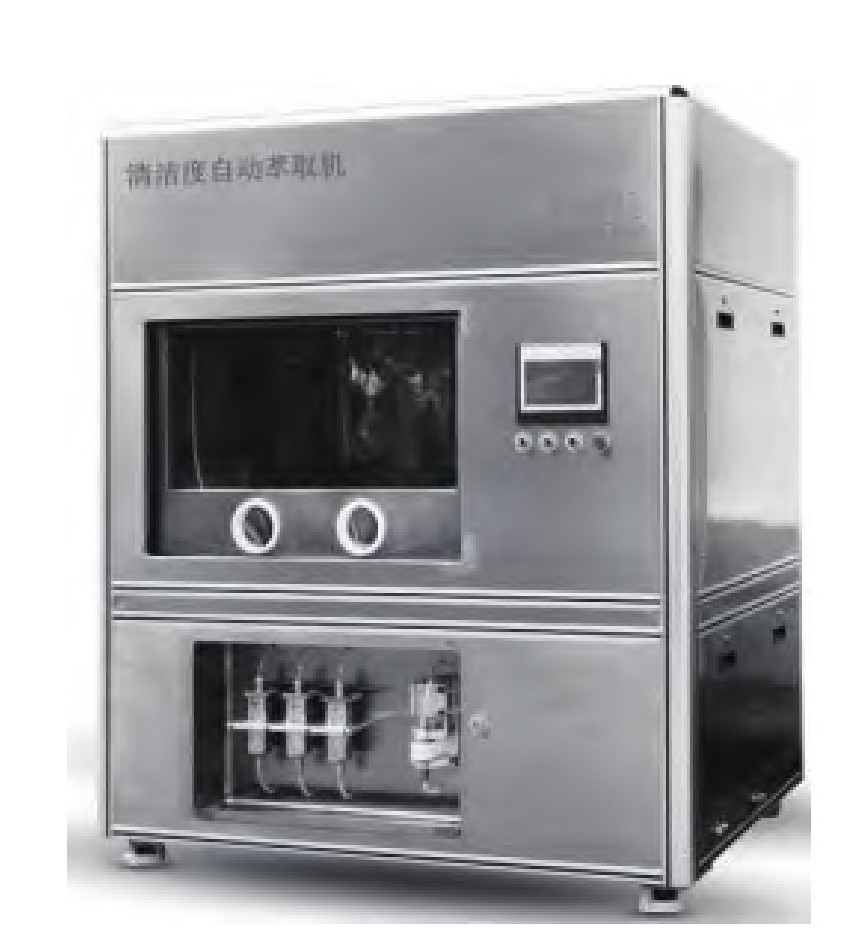

图3常规零部件提取设备

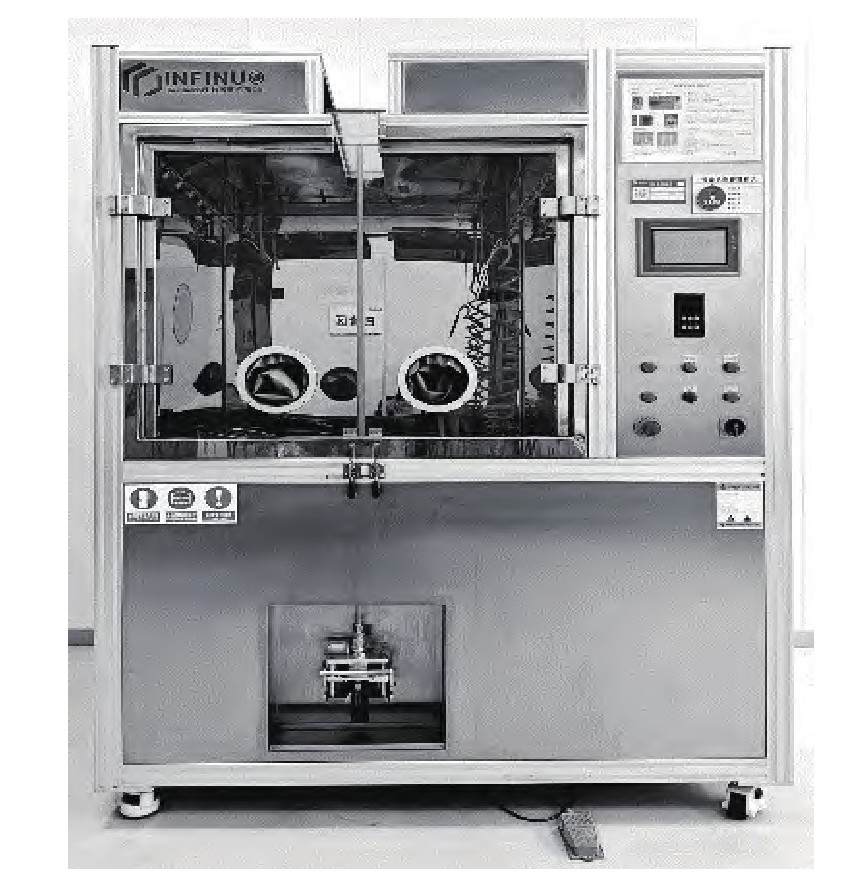

图4超大零部件提取设备
2.2.2 检测分析设备
检测分析主要包括称重分析和光学分析。与仅能提供提取颗粒污染物总质量的称重分析不同，光学分析可提供颗粒污染物的部分具体信息，如测量、计数颗粒污染物并确定其类型。滤膜的光学分析通常采用全自动方式进行，相关自动分析设备可以实现对滤膜的自动对焦。设定扫描区域后，系统自动控制扫描整个滤膜并完成图像拼接，依据标准对颗粒污染物进行自动识别、分析与统计，确保颗粒污染物数量及属性不被漏判和误判。设备可按相应标准自动生成专业分析报告，从而提升检测效率。清洁度自动分析设备如图5所示，该设备可依据VDA19.1等标准或客户自定义要求输出检测报告。

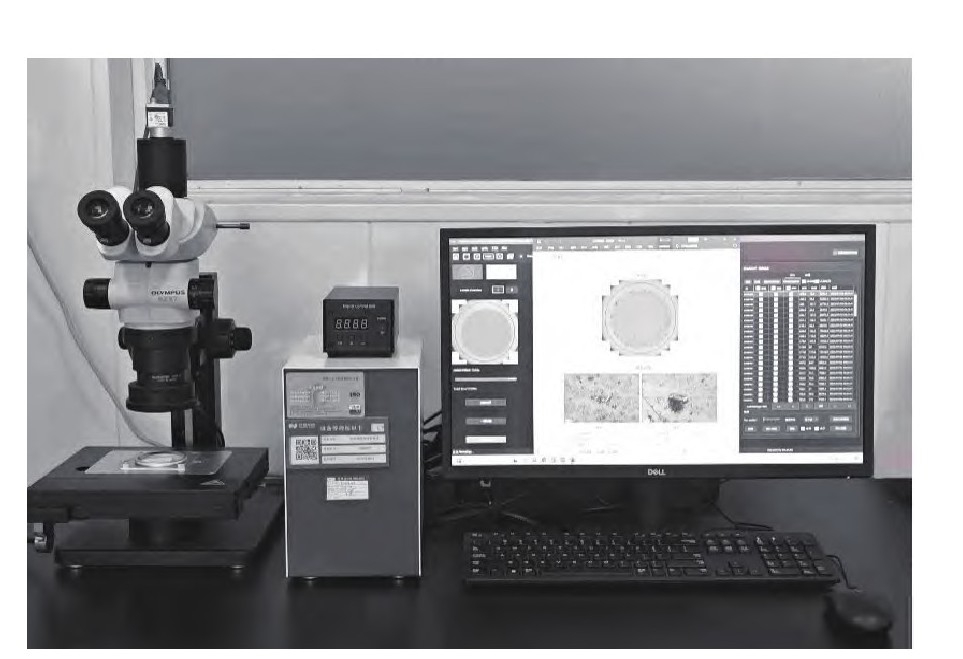

图5清洁度自动分析设备
3 结论
本研究基于VDA19.1标准，构建了完整的零部件清洁度检测体系，该体系可广泛应用于汽车发动机、变速箱等关键零部件的清洁度检测，为企业控制产品质量、优化生产工艺提供了科学依据。
在汽车零部件清洁度检测方法制定方面，颗粒污染物提取须兼顾清洗液与清洁技术的协同作用，过滤装置选择以颗粒污染物截留效率为核心，分析方法须根据检测目的灵活组合。衰减检测与空白值控制是保证检测准确性的关键环节，通过合格性确认流程可确保检测方法的适用性。
检测室搭建须满足10万级洁净度要求，并科学划分功能区域，配置自动提取设备与光学分析设备。合理的检测室设计与设备配置为清洁度检测提供了稳定的环境保障，提升了检测效率与数据可靠性。
随着工业产品精密化程度不断提升，清洁度检测将向更高精度（如纳米级颗粒污染物检测）和自动化方向发展。无尘室建设可结合智能监控系统（如实时颗粒污染物浓度监测）实现动态管理，检测方法则须整合更多先进分析技术（如激光诱导击穿光谱），为智能制造中的质量控制提供更强支撑。
