皮革制品影像测量中几何尺寸检测质量分析
更新时间：
浏览次数：
摘要
随着工业相机、光学镜头、图像处理算法和尺寸标定技术的持续发展，影像测量因具有非接触、效率高、数据易保存等优势，已逐步成为几何尺寸检测的重要技术路径。李庆利等则针
随着工业相机、光学镜头、图像处理算法和尺寸标定技术的持续发展，影像测量因具有非接触、效率高、数据易保存等优势，已逐步成为几何尺寸检测的重要技术路径。李庆利等则针对机械零件图像测量中的边缘检测问题，综合利用灰度信息与梯度信息对目标边缘进行识别与亚像素定位，进一步增强了尺寸测量中边缘提取算法的工程适用性[1]。
在系统精度控制与工程应用层面，张云辉等从硬件条件、环境因素和软件处理三方面分析了图像测量系统精度的主要影响因素，表明检测精度并非单纯取决于某一算法，而是由成像、处理与标定共同作用形成[2]。田原嫄等围绕零件尺寸测量构建了较完整的机器视觉实现流程，验证了图像增强、边缘检测、特征提取和尺寸计算一体化应用的可行性[3]。近年来，唐寒冰等对基于机器视觉的大尺寸零件测量方法进行了系统综述，说明视觉测量正朝着大视场、高精度和复杂场景适应方向发展[4]。周明聪等进一步提出一种基于单目定焦相机免标定的尺寸测量方法，为降低重复标定频率、提升现场测量效率提供了新的技术思路[5]。
基于此，本文以皮革制品影像测量中的几何尺寸检测质量为研究对象，从图像采集、边缘提取、尺寸标定和检测评价四个关键环节出发，对常见质量问题及其成因进行系统梳理，并提出相应的优化路径。本文的新观点在于将皮革制品几何尺寸检测质量界定为“光学成像—图像处理—尺度映射—结果评价”多环节协同作用的结果，而不是某一单一算法或单一设备性能的直接体现；本文的新内容在于把柔性材料纹理、反光差异、工件姿态波动等皮革特性纳入几何尺寸检测质量分析框架；本文的新方法在于按照检测链路对质量风险进行分层解析，将问题识别、成因分析与优化路径对应起来。文章的出发点不在于单纯提出某一种新算法，而在于从检测全过程角度解释影响皮革制品影像测量质量的关键因素，为皮革制品数字化检测系统的优化和实际应用提供更具针对性的参考。
1 皮革制品影像测量几何尺寸检测现状
随着箱包、鞋靴、票夹及汽车内饰等皮革制品加工精度要求的持续提高，基于机器视觉的几何尺寸检测已逐步成为生产检验环节的重要技术手段。当前企业多采用工业相机、远心镜头、发光二极管（Light Emitting Diode,LED）面光源及图像处理软件构成非接触式测量系统，对裁片长度、孔位间距、轮廓半径、缝线偏移量及边缘直线度等指标进行快速识别。就应用情况看，主流检测设备的相机分辨率多集中在5 MP至12 MP，视场范围通常控制在200 mm×150 mm至600 mm×400 mm之间，系统空间分辨率可达到0.03 mm/pixel至0.10 mm/pixel，重复测量精度一般在±0.05 mm至±0.20 mm范围内，能够满足大多数皮革零部件上线检测需求。总体来看，皮革制品影像测量已由人工尺量逐步转向数字化检测，但在高精度、强适应性和批量稳定性方面仍存在进一步优化空间[6]。
2 几何尺寸检测主要质量问题
2.1 图像采集精度不足
图像采集精度是皮革制品几何尺寸检测的前提条件，其质量直接影响后续轮廓识别、特征点定位与尺寸解算结果。当前部分检测系统在工业相机、镜头匹配及照明配置方面存在明显短板，导致原始图像分辨率不足、灰度层次不清和局部畸变偏大。
2.2 边缘提取误差偏大
边缘提取误差偏大是影像测量中最常见的质量问题之一，也是影响几何尺寸真实性的重要因素。皮革材料表面具有天然纹理、涂饰层反光、纤维毛羽及切边粗糙等特征，导致图像灰度过渡区较宽，真实轮廓与背景边界并不总是呈现理想的阶跃变化。
2.3 尺寸标定稳定性不足
尺寸标定稳定性不够会对影像测量结果的可追溯性与一致性产生直接的削弱作用。影像系统究其本质是基于像素坐标的，只有借助相机内参、外参、像元尺寸换算来建立稳定的空间映射关系，才能够把图像信息精准地转化为实际长度数据。目前有一些检测设备，尽管在初始安装阶段完成了标定，然而在长期运行期间，由于受到振动、温升、镜头松动、工装位移等因素的影响，标定矩阵容易出现漂移的情况。
2.4 检测结果重复性较差
检测结果重复性欠佳主要体现为，同一皮革制品在相同设备、相同程序、相近条件下多次进行检测时，输出数据波动幅度较大，难以建立起稳定可靠的质量判定依据。重复性属于评价几何尺寸检测能力的关键指标，一般能够通过极差、标准偏差、重复精度来予以表征。
3 皮革制品影像测量几何尺寸检测质量提升策略
3.1 优化影像采集系统配置
（1）合理地进行成像硬件配置：皮革制品的几何尺寸检测对于原始图像质量有着较高的依赖程度，采集端需要依据被测工件的幅面、尺寸公差、节拍要求来完成硬件匹配工作。对于常见鞋面革、箱包裁片及票夹面料检测工位，可选用分辨率为5 MP至12 MP的工业相机，帧率控制在25 fps至60 fps，配合远心镜头或低畸变定焦镜头，以保证视场范围在300 mm×200 mm至600 mm×400 mm条件下仍具备0.03 mm/pixel至0.08 mm/pixel的空间分辨率。
（2）优化照明与工位结构：皮革表面存在纹理起伏、压花凹凸和局部反光等特征，若照明配置不合理，容易引起高光过曝、阴影遮挡和灰度分布不均。检测系统宜采用环形光、条形光与同轴光组合照明方式，并将工位照度稳定在2800 lx至3500 lx范围内，使轮廓边界保持较高对比度。工件承载平台宜增加真空吸附结构和平整限位基准，控制翘曲高度不超过1 mm，降低因姿态偏移引起的成像误差[7]。
（3）完善系统集成方案：影像采集系统除相机、镜头和光源外，还应包括高刚性支架、减振底座、同步触发模块及工业控制单元，形成稳定的在线检测架构。如图1所示，采集系统可由上位机、工业相机、镜头模组、照明单元、吸附平台及传输机构组成，各模块之间保持固定的空间关系和时序同步关系，从而保证图像采集过程的连续性与一致性。

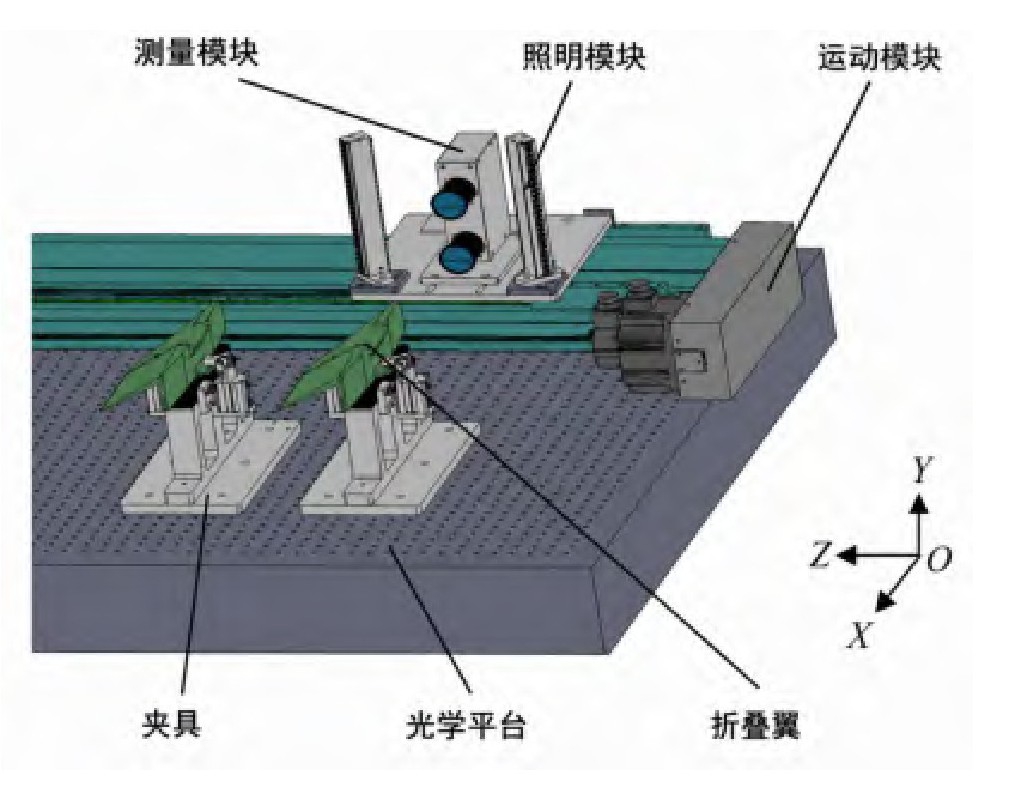

图1皮革制品影像测量几何尺寸检测系统组成示意图
3.2 完善图像预处理技术流程
（1）加强基础图像校正：图像预处理是抑制噪声、增强轮廓和提高特征可分性的关键环节。皮革制品在影像测量前，应先进行镜头畸变校正、灰度归一化和亮度补偿，削弱视场边缘灰度衰减与几何拉伸对后续尺寸解算的影响。对于大视场检测工位，可通过标定参数对径向畸变和切向畸变进行修正，使校正后图像的几何残差控制在0.05 mm以内。
（2）优化边缘增强与去噪处理：皮革材料表面常伴有天然纹路、纤维毛羽及压纹噪声，若直接进入分割环节，极易产生伪边缘。预处理阶段可结合中值滤波、高斯滤波和双边滤波，平衡噪声抑制与边缘保持效果。对于边缘灰度过渡宽度在3 pixel至6 pixel的裁片轮廓，宜采用梯度增强与局部对比度提升算法，提高主轮廓边界清晰度。
（3）规范目标分割与轮廓提取流程：在完成图像增强后，应建立稳定的二值分割和轮廓筛选流程。对长度、宽度、孔距和圆角半径等参数的测量，应在轮廓提取后增加亚像素边缘定位步骤，避免单纯像素级边界造成的量化误差。经优化后，边缘定位误差可由0.12 mm降低至0.05 mm左右，能够明显提升几何尺寸检测结果的可信度。
3.3 提高尺寸标定精度控制水平
（1）规范标定方法与标定载体：尺寸标定属于达成像素坐标向实际尺寸转换的关键环节，它的精度会直接决定检测结果的可追溯程度。检测系统应该优先选用高精度玻璃标定板或者金属网格标定板，借助多点标定方式来建立图像坐标系与工件坐标系之间的映射关系[8]。对于检测精度要求比较高的工位，标定板基准点间距误差适合控制在±0.01 mm以内，标定之后系统残差应当小于0.03 mm。
（2）建立周期复核制度：标定参数不是一次设定就能长期保持稳定的，设备在运行过程中会受到温升、振动、镜头松动、支架微偏转等因素的影响。为了保证检测精度，应该在设备首件检测之前进行标定复核，并且按照班次或者运行时长来设置校核周期。对于连续生产工位，可以按照每8 h复核1次的方式去检查标定残差、基准长度误差、坐标变换偏差。
（3）强化误差补偿、结果验证：在标定完成之后，还需要利用标准量块、标准孔板或者已知尺寸工件进行结果验证，形成由标定、补偿、验证所组成的闭环控制流程。对于75 mm、100 mm和150 mm等常见长度项目，可以分别测量10次并计算平均误差和标准差，要是平均误差超过0.05 mm或者标准差超过0.03 mm，就应当及时对光学参数、工位平面度、坐标变换模型进行修正。
3.4 建立检测质量评价机制
（1）完善检测指标体系：针对皮革制品展开影像测量质量评价工作时，判断的标准并非单纯局限于单次测量值是否处于公差范围之内，还需要全面综合考量诸如边缘定位精度、标定残差、重复测量极差、漏检率、误检率、检测节拍等一系列指标。对在线检测系统而言，重复测量极差可将≤0.40 mm作为基本合格判断依据，并将0.10 mm至0.15 mm作为优化后稳定运行目标，漏检率宜低于1.0%，单件检测时间宜控制在3 s以内。
（2）建立过程监控机制：检测系统投入运行后，应对图像灰度稳定性、特征提取成功率、尺寸漂移趋势和设备状态进行持续监控。可结合测量系统分析（Measurement System Analysis,MSA）和统计过程控制（Statistical Process Control,SPC）方法，对同一批样品开展多轮重复测量，分析误差来源在设备、算法和装夹环节中的分布情况。对于连续生产线，可通过均值控制图和极差控制图监控关键尺寸波动，当连续5批数据出现偏移趋势时，应及时排查光源衰减、镜头污染或工件定位异常等问题[9]。
（3）形成数据评价与反馈闭环：检测质量评价应当以数据为基础，并与工艺调整和设备维护联动。将优化前后的关键性能指标进行对比，如表1所示，系统在边缘定位、标定精度、重复性和检测效率方面均可形成直观评价结果。通过对检测数据进行周期汇总和趋势分析，能够及时识别系统薄弱环节，为光学配置优化、算法参数修正和工艺基准调整提供依据，从而实现几何尺寸检测能力的持续提升。

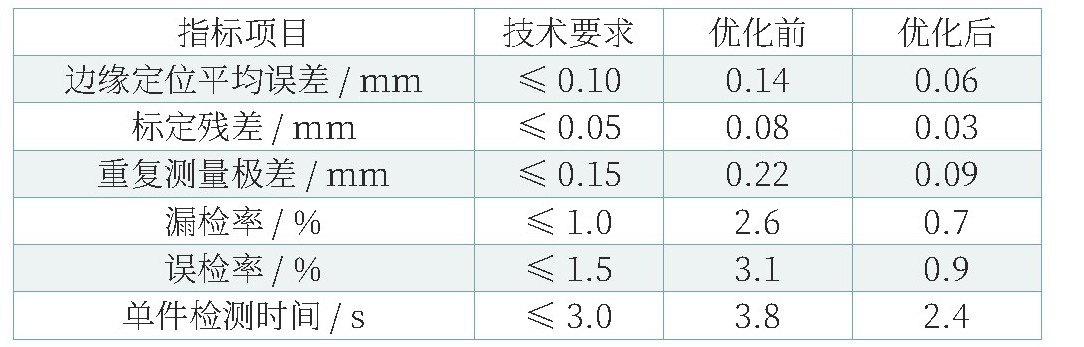

表1皮革制品影像测量几何尺寸检测质量评价数据
表格图
注：表1的数据源自同一影像测量工位的对比测试所得结果。在测试进程当中，挑选了同批次的100件皮革裁片样品，于相同的相机、镜头、照明、工装定位、检测程序等条件之下，针对优化前后的系统分别进行检测统计工作。其中，重复测量指标是按照同一样品连续测量3次来进行计算，而漏检率、误检率、单件检测时间则是依据批量检测结果予以统计。
4 结语
皮革制品影像测量里的几何尺寸检测质量，是由图像采集、边缘识别、尺寸标定、过程评价等多个环节共同协同控制所决定的。唯有围绕关键误差源来进行系统优化，提高检测精度、稳定性、重复性，才能够更好地满足皮革制品数字化制造、质量管控的需求，进而为智能检测技术在该行业中的深入应用给予支持。
