详细介绍

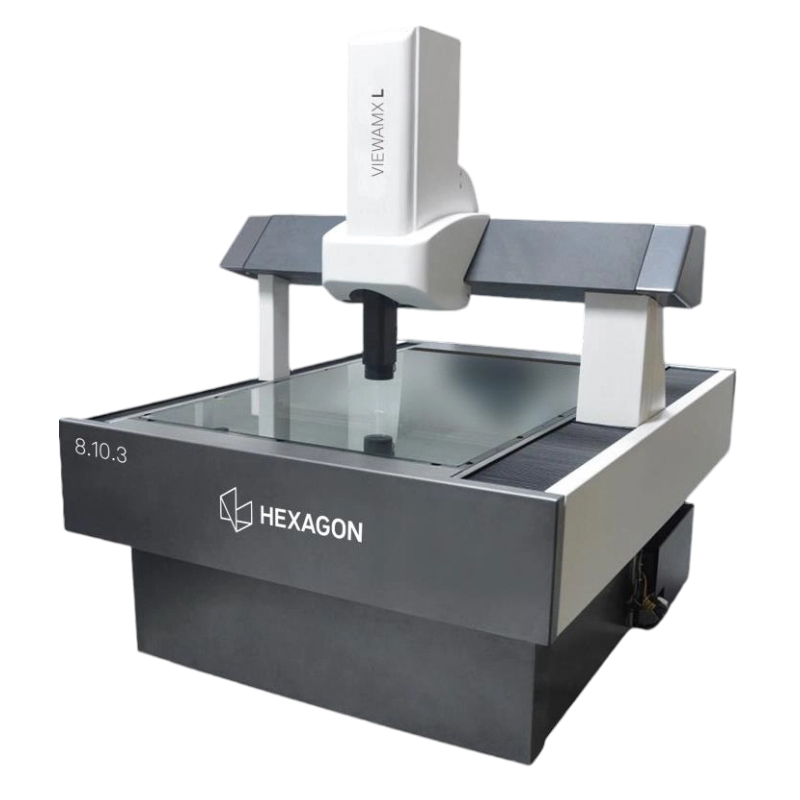

VIEWMAX L影像测量仪采用三角横梁技术的大量程影像测量机，确保机器优质的刚性质量比，精度更稳定，平面测量行程从600MM到2400MM可选择，可满足不同产品测量需求，该产品部分机型Z轴可定制到400MM,通过增加接触传感器可实现空间3维尺寸测量，通过增加CWS可实现软，薄，透明，半透明，高反光等材料测量，将应用范围进行多方向拓展。
VIEWMAX L影像测量仪技术特点
01 移动桥式结构，高精度花岗岩平台
02 气浮导轨，无磨损
03 精密的研磨级滚珠丝杠
04 三轴直流伺服电机
05 光栅尺分辨率 0.4μm
06 高分辨率工业相机
07 6.5:1 或 10:1 电动变焦镜头
08 白色 LED 同轴光，绿色 LED 透射光，4x90° 双环表面环形光
09 最大移动速度：290mm/S
10 配备 METUS 或 PC- DMIS Vision 软件
11 配备激光指示器快速查找被测量特征的位置
12 可选择接触式 Renishaw TP20 测头
13 可选择 0.5x、0.75x、1.5x、2x 附加镜头
14 可选择 CWS 共聚焦白光
15 可选择 Z 轴加高到 400mm
